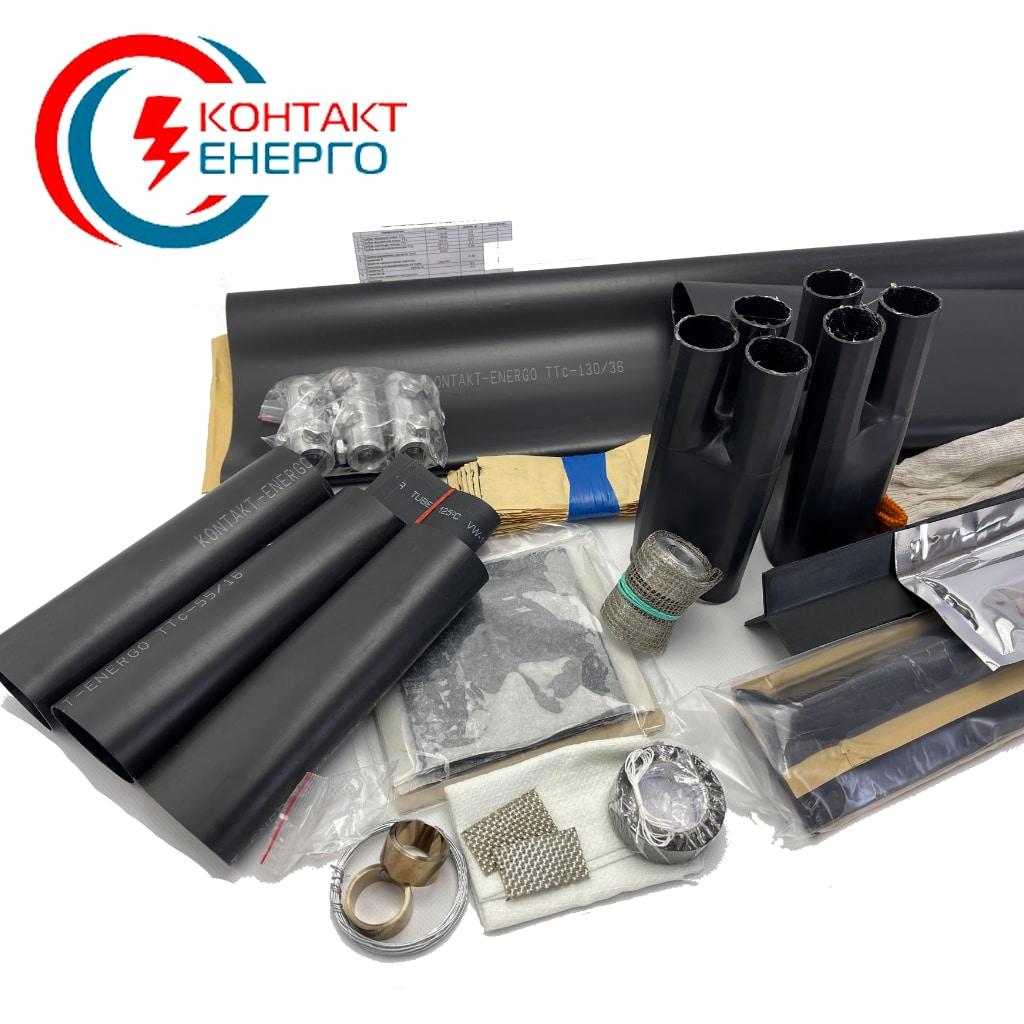

Ступ 10-35/50 Муфта кабельна з'єднувальна 10 кВ

Муфта Ступ 10-35/50

Опис

Ступ 10-35/50 з'єднувальна муфта використовується для з'єднання силових бронованих кабелів з оливопроживною ізоляцією напругою 6-10 кВ.

• З'єднувальні кабельні муфти 3СТп-10
• тип: 3СТп-10

Призначені для з'єднання 3 житлових кабелів

• з паперовою оливопроживною ізоляцією
• з бронею або без броні
• із загальною алюмінієвою або олив'яною оболонкою
• на напругу 6 і 10 кВ
• Відповідає вимогам ГОСТ 13781.0-86
• Типи монтованих кабелів: ААБл, (А) СБЛ, (А) СБГ, ААГ, (А)СГ, ААБВ, (А) СБШв, ААШв, (А) СШв, ААБ2лШв, (А) СБ2лШв, (А) відстроч

Особливості

• Ізолювальні товстостінні манжети на місця з'єднання жил виготовлені зі спеціального матеріалу, що має підвищену електричну міцність. Толстонні манжети з внутрішнім шаром термоплавкого клею забезпечують надійну ізоляцію й герметизацію місць з'єднання жил кабелю
• Заповнення внутрішнього міжфазного простору спеціальною мастикою виключає утворення повітряних порожнин усередині муфти та забезпечує додатковий контур герметизації
• Застосування оливостійкого герметика зі спеціальними властивостями забезпечує герметизацію кореня оброблення кабелю та сприяє вирівнюванню напруженості електричного поля
• Монтаж дроту перемички, що з'єднує оболонки та бронестрі на обох кінцях кабелю, здійснюється комбінованим способом. Базова комплектація містить пружини постійного тиску, які використовуються для кріплення дроту заземлення до металевих оболонках. Кріплення на бронестрічках відбувається методом паяння

Монтаж

Після оброблення кабелю згідно з інструкцією, на паперову ізоляцію жив встановлюються термоуживні оливостійкі трубки. Коринець оброблення кабелю заповнюється спеціальною мастичною стрічкою жовтого кольору, що вирівнює напруженість електричного поля та має оливостійкість. Жили кабелів з'єднуються болтовими з'єднувачами, що входять до комплекту муфти. З'єднувачі покриваються мастичними пластинами для вирівнювання напруженості електричного поля. Ізоляція жил відновлюється термоусмоктуваними трубками з клеєм.
