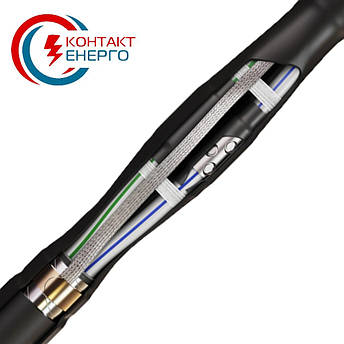

4ПСтБ-70/120 Муфта сполучна 1 кВ для кабелю з бронею (з болтовими з'єднувачами)

Муфта кабельна з'єднувальна 4ПСтБ-70/120 для бронованого кабелю до 1 кВ

Муфти кабельні 4ПСтБ використовуються під час з'єднання кабелів зі стрічковою бронею. Муфта 4ПСтБ-70/120 комплектується високоякісними термоусмоктувальними трубками з клейовим шаром, які забезпечують високу діелектричну міцність і гідроізоляцію. Також до комплекту входить спеціальна стрічка для відновлення сталевої стрічкової броні кабелю, і роликові пружини постійного тиску для її фіксації на кабелі.

Характеристики

• Напруга — до 1 кВ
• Тип — термоукуслива кабельна муфта 4ПСтБ
• З універсальними болтовими з'єднувачами 2СБ
• Типи монтованих кабелів:
  (А)ВВГ, NYM, (А)ПвВГ, (А)ВБбШв, (А)ВБВ, АВВБ, (А)ВВБГ, (А)ПвБбШв, (А)ПвБбШп, NYY
• Сполучні ізолювальні манжети з внутрішнім шаром термоплавкого клею забезпечують надійну та якісну ізоляцію місць з'єднання жил кабелю
• Термоплавкий клей, нанесений на внутрішню поверхню сполучних манжет і кожуха, забезпечує повну герметичність муфти після монтажу

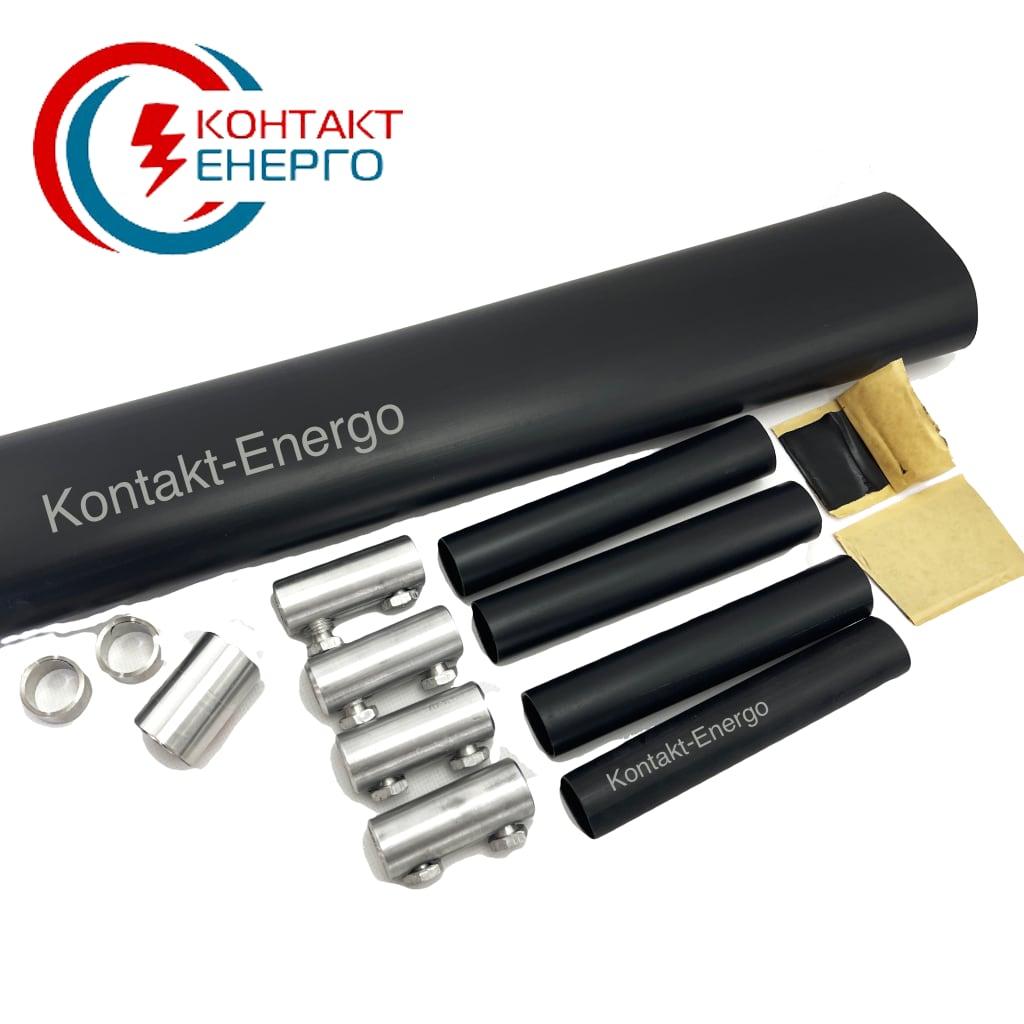

Комплектація

1. Термоусмоктувана труба з клеєм фазна — 4 шт.
2. Термоусмоктувана труба-шкіра з клеєм — 1 шт.
3. Гільзи кабельні з'єднувальні універсальні 2СБ
4. Стрічка-фольга для відновлення броні — 1 рулон
5. Пружина роликова — 1 шт.
6. Герметик гідроізоляційний 2 шт.

Використання муфти ПСтБ для кабелю зі стрічковою бронею забезпечить надійне з'єднання кабельних жил, відновлення електроізоляції та броні.
