Термозбіжні з'єднувачі під паяння 0.5-1.5 мм2

Термозбіжні з'єднувачі під паяння 0.5-1.5 мм2

тип: ПК-Т

Призначення

Призначені для паяного з'єднання встик багатодротяних мідних дротів. Не вимагають використання каніфолі для монтажу

• Матеріал ізоляції: пошитий поліетилен. Не містить галогенів
• Термостійкість ізоляції: 125 °C
• Максимальна напруга: 690 В

Особливості конструкції:

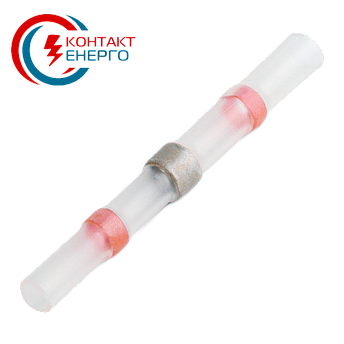

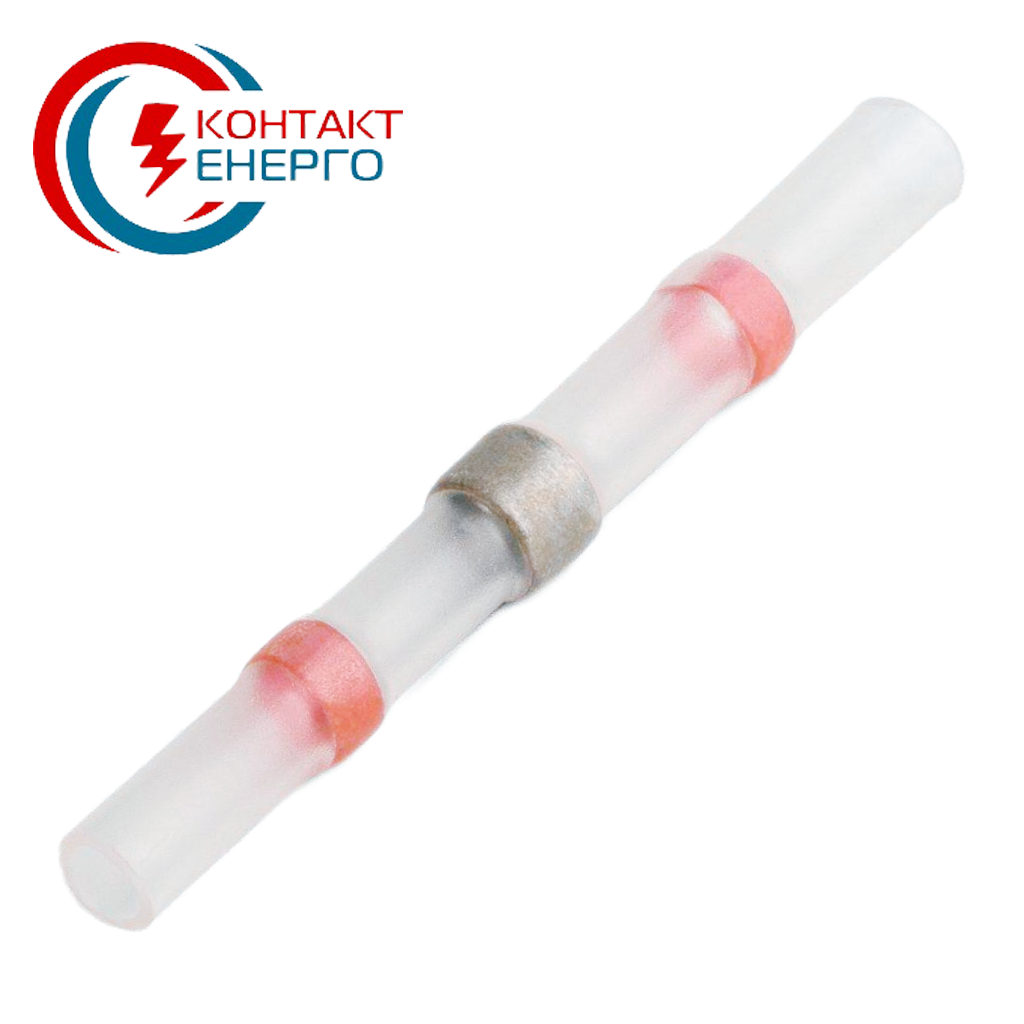

У центрі з'єднувача розташоване кільце низькотемпературного припою
по краях з'єднувача на внутрішній поверхні термоусаджуваної трубки інтегровані кольорові пояски термоплавкого клею, що забезпечують повну герметичність з'єднання після усадки
Прозора ізоляція забезпечує візуальний контроль у процесі монтажу
Колір поясків термоплавкого клею допомагає ідентифікувати розміри

Порядок монтажу:

1. розмістіть з'єднувач на одному з проводів, зсунувши його в бік від попередньо зачищених кінців жил
2. розпушіть окремі провідники і з'єднайте кінці жил встик таким чином, щоб кінці провідників заходили один в одного
3. обтисніть руками виступаючі провідники, сформувавши місце стику
4. зсуньте з'єднувач на місце контакту таким чином, щоб поясок припою розташовувався по центру зачищених жил, що з'єднуються.
5. використовуючи бутановий пальник або високотемпературний фен, рівномірно прогрійте припій з усіх боків до його розплавлення
6. дайте виробу охолонути

Інструмент для монтажу: високотемпературний фен
