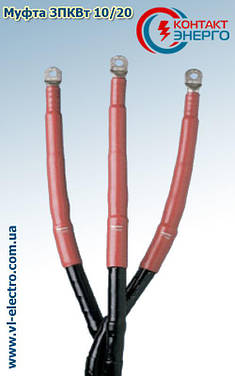

Муфта кабельна кінцева 3ПКВт 10-20/70-120

Муфти кабельні кінцеві 3ПКВт 10-20/70-120

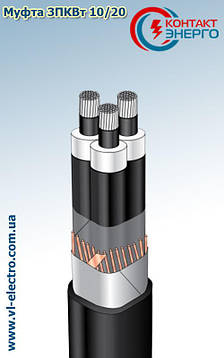

Муфта кабельна 3ПКВТ 10-20 кВ використовується для під'єднання високовольтного силового електрокабелю з пластмасовою ізоляцією. Муфти укомплектовані високоякісними термоусмоктувальними трубками 20 кВ, мастиками вирівнювання поля та герметиками гідроізолювальними, а також болтовими  наконечниками універсальними. Комплект муфти 3ПКВт Контакт-Енерго призначений для трижильного сухого кабелів 10 кВ, 20 кВ.

Характеристики

• Тип: 3ПКВт
• Напруга 10-20 кВ
• Комплект на три фази в загальній ізоляції
• Діапазон перерізів: 70, 95, 120 мм2

Комплектація

1. Трубка кінця ізоляції жили ТТтр 50/20 0,45 3 шт.
2. Трубка кінця ізоляції жили ТТтр 50/20 0,45 3 шт.
3. Трубка регулятор ТТр 40/20 0,15 3 шт.
4. Трубка ізоляції оброблення жили ТТn 35/17,5 2,4 1 шт.
5. Рукавичка  ТУп3 110/50 1шт
6. Герметик Р                                   стрічка, м 0,15 6 шт.
7. Герметик В                                   стрічка, м 0,11 3 шт.
8. Герметик В                                   стрічка, м 0,3 1 шт
9. Наконечник болтової жили НП-120 3 шт.
10. Наконечник (екран) 50 1 шт.
11. Серветка 3 шт.
12. Інтукція з монтажу 1 шт.
13. Коробка пакувальна 1 шт.
14. Комплектова відка 1 шт.

Монтаж муфти

Кожна муфт укомплектована детальною покроковою інструкцією з монтжу. Усі етапи встановлення ретельно описані та ілюстровані. Для монтажу муфти на кабель необхідний стандартний набір інструменту, кабельники-електрика та газовий пальник для розполювання з термоусадкою. Вся процедура монтажу максимально спрощена, що неабияк знижує ймовірність помилок.
