КВтп 10/25-50 Муфта кабельна наприкінці 10кВ (з болтовими наконечниками)

Муфти кабельні кінці КВтп 10/25-50

Опис:

Муфта КВтп 10/25-50 застосовується для віконцування силового бронованого кабелю 10 кВ з просоченою паперовою ізоляцією. Концевова муфта КВтп 10 підкраде для кабелів типу АБЛ, АБЛУ, АСБ і т.д. Конструктивно муфту представлено набором термосажуваних трубок, кабельної рукавички і набір мастиків та герметиків. Для монтажу кабельних муфт КВТП 10/25-50 потрібен набір кабеля і газова пальник або електрофен.

Характерики:

• Тип муфти: КВтп 10
• Напруження 6-10 кВ
• Діапазон сіток 25, 35, 50 мм2
• Типи змонтованих кабелів:
  ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв
• Призначені для віконця 3-х житлових кабелів:
  - з паперовою маслопропітною ізоляцією
  - З бронею з сталевих стрічок або без броні
  - з загальною алюмінієвою або свинцевою оболонкою

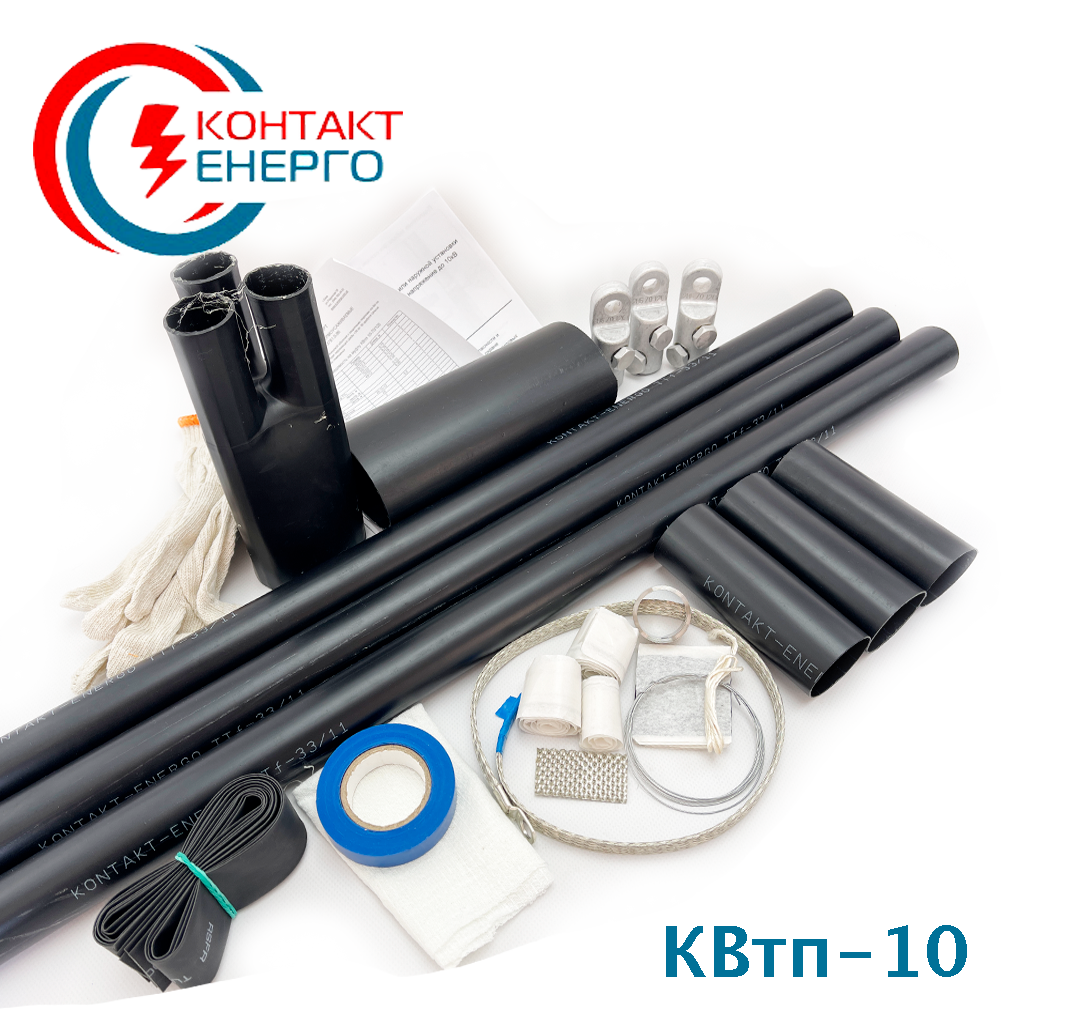

Комплектація:

1. Перчатка Туп 3
2. Вирубка мастила ТТн
3. Трубка ізоляції жили ТТf
4. Трубка для оболонки ТТс
5. Трубка ізоляції наконечника ТТс
6. Герметик Р лента, м
7. Герметик Д лента, м
8. Наконечник (2НБ 25-50)
9. Наконечник мідний калюжний
10. Проведення заземлень, мм2
11. Пружина роликова
12. Контактна пластина - "терка"
13. Проволока бандажна
14. Нитка бандажна
15. Салветка
16. Ізолента
17. Рукавиці
18. Інстукція за монтажу
19. Коробка упаковка
20. Комплектна віяла

Як купити?

Замовити кінцеві кабельні муфти  для силового кабеля можна оформивши замовлення в нашому інтернет-магазині або зателефонувавши по телефону в Києві. Наші консультанти допоможуть вибрати і купити необхідні муфти кабельні.

Монтаж кабельної муфти КВтп 10/25-50

Докладний опис процесу встановлення, специфікація і детальний опис всіх етапів монтажу термоуса, які кабельні муфт КВтп 10/25-50 Ви знайдете в монтажній інструкції за посиланням нижче

монтаж муфти КВтп 10/25-50
