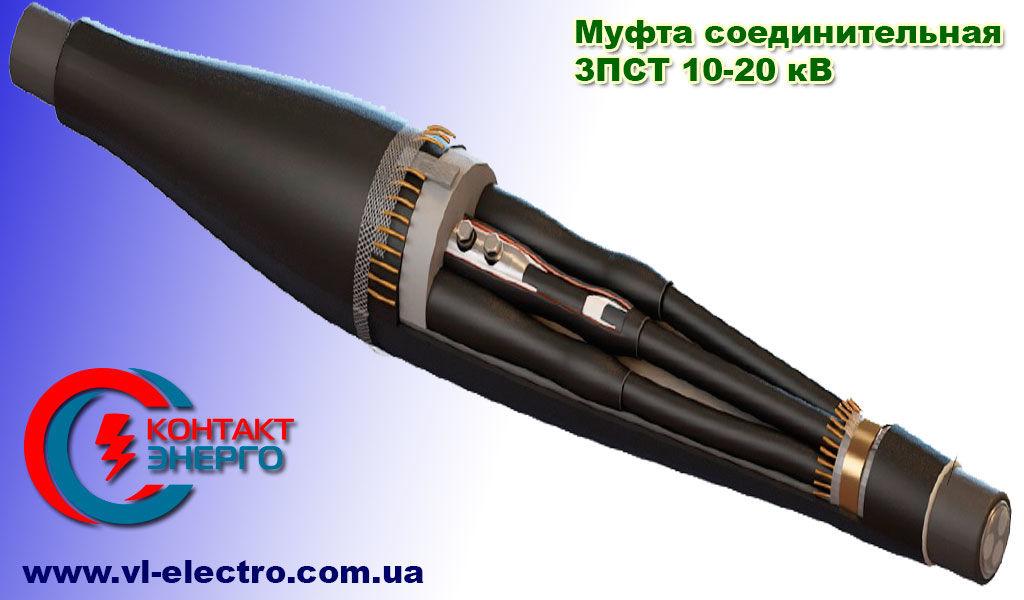

Муфта кабельна з'єднувальна 3ПСт 10/20-70/120

Кабельна муфта 3ПСт 10/20-70/120

З'єднувальні муфти 3ПСт 10-20 кВ використовуються для трижильних кабелів із поліетиленовою ізоляцією на напругу 6-24 кВ. Застосування термоукусжуваних кабельних муфт 3ПСт 10/20 для сухих кабелів забезпечує надійність і довговічність з'єднань кабелю. Муфта використовується для кабелів перетином до 120 мм2. До комплекту кабельної муфти входять герметики, термоусадка та болтовий з'єднувач.

Технічні характеристики

• Напруга: 10-20 кВ
• Переріз кабельної жили: 70-120 мм2
• Тип: муфта сполучна термоуживальна

Комплектція

1. Трубка зовнішній кожух ТТт 130/36 1,3 1 шт.
2. Трубка зовнішній кожух ТТт 130/36 1,3 1 шт.
3. Трубка регулятор ТТр 40/20 0,1 6 шт.
4. Трубка ізоляції гільзи ТТт 40/12 0,21 3 шт.
5. Трубка екран (чорно-червона) ТТ2 45/16 0,28 3 шт.
6. Герметик Р  лента, м 0,15 6шт пластина 130x140  3шт
7. Гільза сполучна ГД-120 3 шт.
8. Серветка 3 шт.
9. Ізострічка 1 шт.
10. Пакет ПЕ пакувальний 1 шт.
11. Інтукція з монтажу 1 шт.
12. Коробка пакувальна 1 шт.
13. Комплектова відка 1 шт.

Застосування

Поєднувальні кабельні муфти 3ПСТ 10/20 кВ "Контакт-Енерго" застосовуються для сухих кабелів із ізоляцією з поперечно зшитого поліетилену, трьох житлових кабелів у загальній ізоляції тпа ПВЕ та інших.

Монтаж

Усі муфти комплектують елустрованими інструкціями російською мовою, процедура монтажу докладно описана із зазначенням послідовності використання матеріалів. Для встановлення муфти для кабелю необхідний стандартний набір інструмент кабельника. газовий пальник або електрофен.
