Муфта кабельна з'єднувальна GUSJ 12/35-50 Raychem

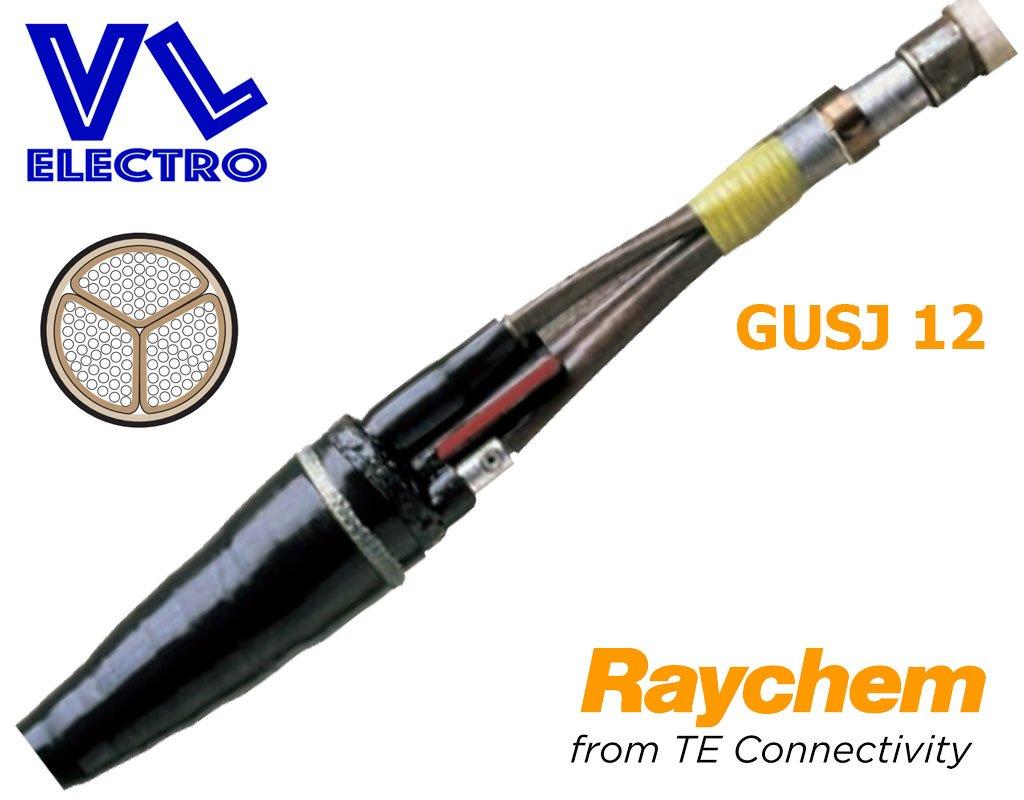

Муфта Райхем GUSJ 12/35-50

GUSJ 12/35-50

Після оброблення кабелю згідно з інструкцією, на паперову ізоляцію жив встановлюються термоуживні оливостійкі трубки. Коринець оброблення кабелю заповнюється спеціальною мастичною стрічкою жовтого кольору, що вирівнює напруженість електричного поля та має оливостійкість. Жили кабелів з'єднуються болтовими з'єднувачами, що входять до комплекту муфти. З'єднувачі покриваються мастичними пластинами для вирівнювання напруженості електричного поля. Ізоляція жил відновлюється термоусмоктуваними трубками з клеєм. Простір між і навколо жил заповнюється термоплавкою мастикою, повністю сумісний із паперовою ізоляцією кабелю. Термоусмоктувана трубка саджається на зону з'єднання й герметизує металеві оболонки кабелів, водночас мастика розм'якшується, заповнює внутрішній простір муфты і витісняє повітря. Непаяна система заземлення й алюмінієва стрічка відновлюють металеву оболонку й армують муфту. Зовнішня термоусмоктувана трубка забезпечує додаткову герметизацію й захист муфти.

З'єднувальні кабельні муфти Райхем GUSJ 12/35-50 застосовуються для з'єднання З-жильних кабелів із паперовою оливопропітною ізоляцією на напругу 6, 10 кВ, приклад: СБ, АСБУ, ААШв, АСБв.
