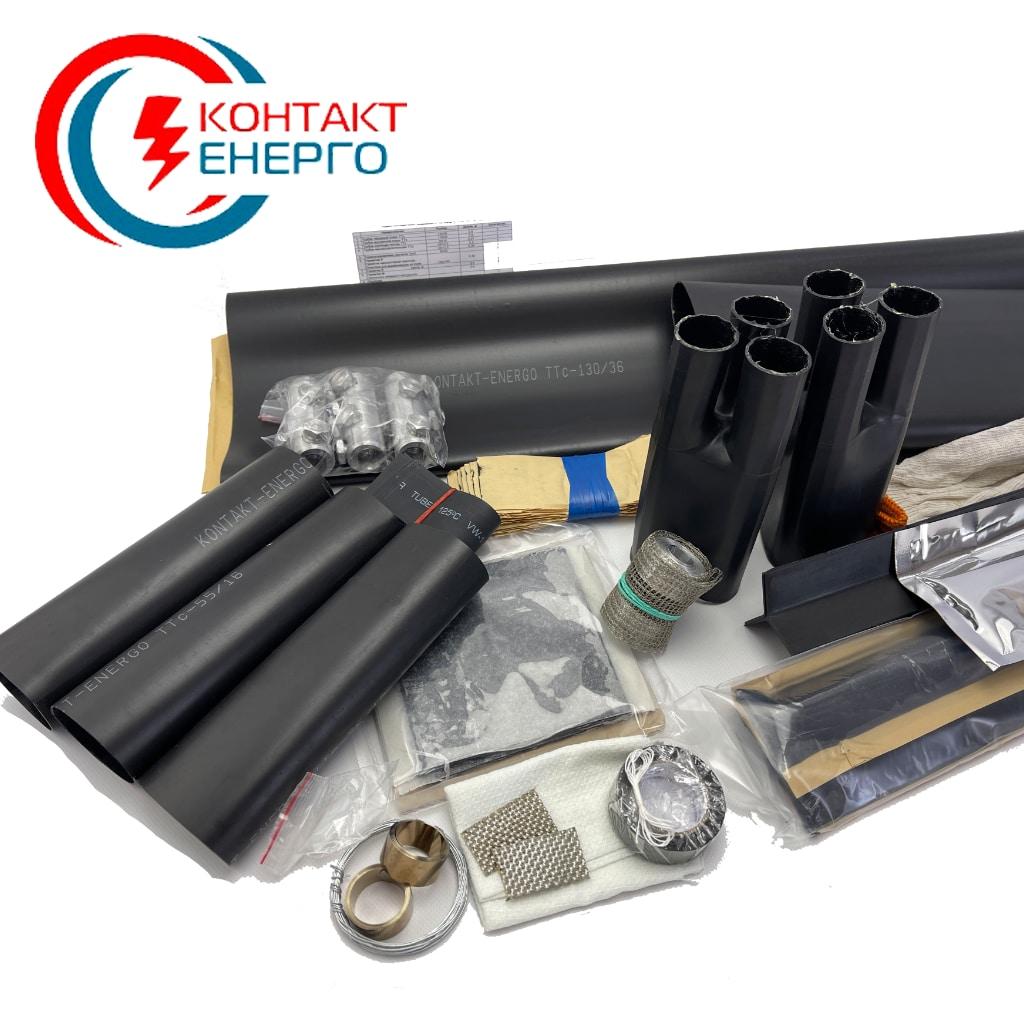

Сполучна Муфта кабельна Стп 10/150-240

Муфта Стп 10/150-240

Опис

Стп 10/150-240 сполучна муфта використовується для з'єднання силових броньованих кабелів з маслопропитанной ізоляцією напругою 6-10 кВ.

Після оброблення кабелю відповідно до інструкції, на паперову ізоляцію жил встановлюються термонасадкові маслостойкие трубки. Корінець оброблення кабелю заповнюється спеціальною мастикової стрічкою жовтого кольору, вирівнюючої напруженість електричного поля і володіє маслостойкостью. Жили кабелів з'єднуються болтовими з'єднувачами, що входять в комплект муфти. З'єднувачі покриваються мастичными пластинами для вирівнювання напруженості електричного поля. Ізоляція жив відновлюється термоусаживаемыми трубками з клеєм. Простір між і навколо жив заповнюється термоплавкой мастикою, повністю сумісної з паперовою ізоляцією кабелі. Термоусаживаемая трубка вмощується на ділянку з'єднання і герметизує металеві оболонки кабелів, при цьому мастика розм'якшується, заповнює внутрішній простір муфти і витісняє повітря. Непаянная система заземлення і алюмінієва стрічка відновлюють металеву оболонку і армують муфту. Зовнішня термоусаживаемая трубка забезпечує додаткову герметизацію і захист муфти. Кабельні з'єднувальні муфти 6-10кВ

З'єднувальні кабельні муфти Стп 10 Контакт-Енерго застосовуються для з'єднання З-х жильних кабелів з паперовою маслопропитанной ізоляцією на напругу 6, 10кВ, приклад: СУБ, АСБУ, ААБУ, ААШв, АСБв.
